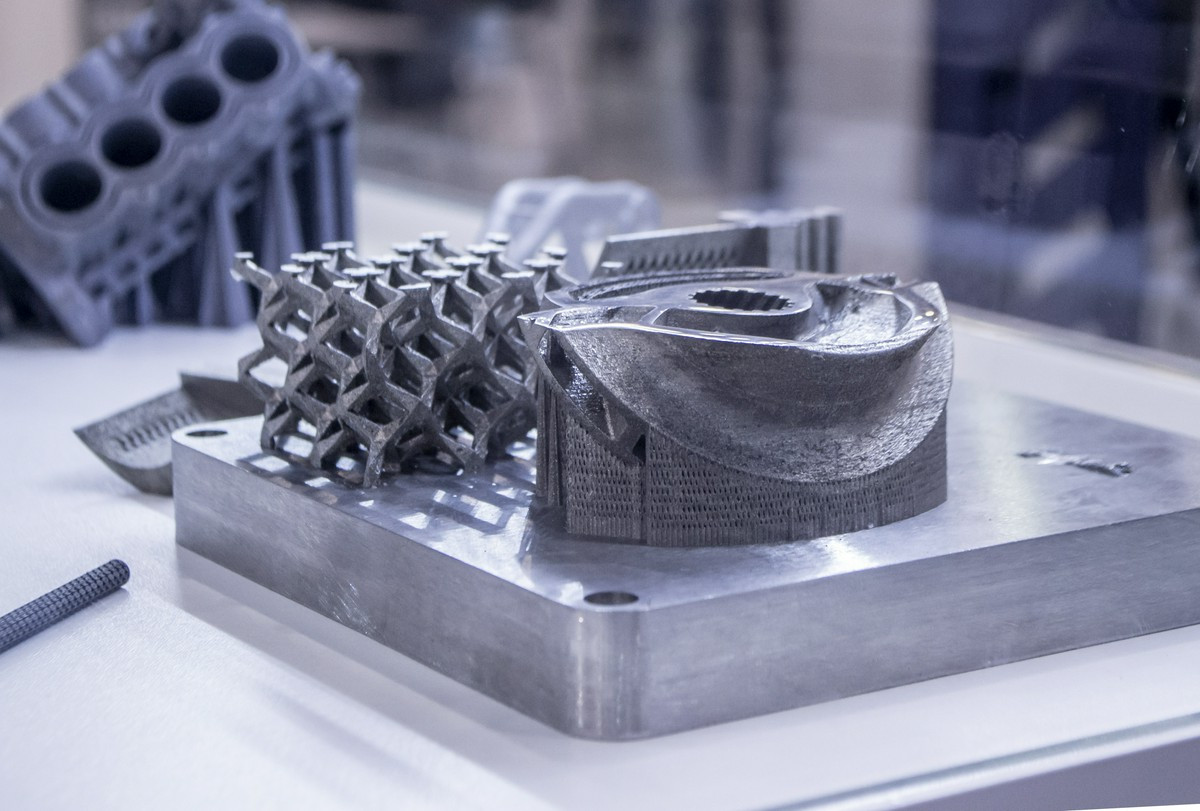

Od skanu do metalowego prototypu — kiedy DMLS ratuje uszkodzony element

Uszkodzony element maszyny lub samochodu często nie ma kompletnej dokumentacji technicznej. W takiej sytuacji skanowanie 3D rejestruje rzeczywisty kształt, wymiary i deformacje z dokładnością do 0,02 mm. Modelowanie od zera wymaga ręcznych pomiarów, co znacząco wydłuża czas pracy inżynierów. Skanowanie sprawdza się doskonale przy częściach mocno zużytych, skorodowanych lub o mocno złożonej geometrii wewnętrznej.

Kiedy skan 3D jest lepszym startem niż modelowanie od zera?

Skanowanie 3D zachowuje aktualny stan elementu nawet wtedy, gdy oryginalne wymiary zmieniły się przez wieloletnią eksploatację. W naszej codziennej pracy inżynieria odwrotna na bazie skanu pozwala nam bezbłędnie odtworzyć brakującą część bez dostępu do jakichkolwiek rysunków technicznych.

W przypadku komponentów samochodowych lub elementów linii produkcyjnych skaner precyzyjnie rejestruje faktyczne zużycie i miejscowe odkształcenia materiału. Model CAD tworzony całkowicie od zera zazwyczaj pomija takie fizyczne niuanse, co później poważnie utrudnia poprawne dopasowanie wyprodukowanej części.

Jak przebiega przygotowanie chmury punktów do druku DMLS?

Proces rozpoczyna się od dokładnego skanowania, które błyskawicznie generuje bardzo gęstą chmurę punktów. Dedykowane oprogramowanie natychmiast przekształca zebrane dane z przestrzeni w spójną siatkę trójkątną STL.

Kolejne etapy przygotowania pliku cyfrowego obejmują:

1. Usuwanie drobnych szczelin widocznych w strukturze siatki.
2. Łączenie wszystkich niepołączonych krawędzi mierzonego obiektu.
3. Bezwzględną eliminację nakładających się na siebie powierzchni.

Po wstępnej korekcie geometrii dodajemy odpowiednie struktury podporowe. Następnie ustalamy optymalną orientację modelu w komorze roboczej drukarki metalowej. Gotowy plik trafia ostatecznie do slicera, który dzieli bryłę na warstwy o grubości od 20 do 40 mikrometrów. Taka rozdzielczość gwarantuje dokładne odwzorowanie najmniejszych detali i gwintów.

Jakie błędy geometrii trzeba skorygować przed realizacją?

Wydruk z metalu w żadnym wypadku nie wybacza błędów w cyfrowych plikach wejściowych. Najczęstszym problemem pozostaje geometria non-manifold, czyli nieciągłe siatki z widocznymi dziurami lub podwójnymi ścianami.

Wady najczęściej blokujące prawidłowy druk metalowy obejmują:

• Ścianki o grubości poniżej 1 mm, które mogą łatwo pękać podczas laserowego spiekania.
• Zbyt rozległe nawisy całkowicie pozbawione bezpiecznych struktur podporowych.
• Źle zaprojektowane kanały wewnętrzne, z których bardzo trudno usunąć niespieczony proszek.

Profesjonalne oprogramowanie inżynieryjne, takie jak Netfabb czy Magics, automatycznie wykrywa i naprawia większość tych ukrytych błędów przed fizycznym startem maszyny.

Kiedy wybrać tytan, a kiedy inconel do trudnych warunków?

Tytan Ti6Al4V doskonale sprawdza się w aplikacjach wymagających niskiej masy oraz niezawodnej odporności na korozję do temperatury około 600°C. Jego naturalna gęstość wynosi zaledwie 4,5 g/cm³, co czyni ten stop znacznie lżejszym zamiennikiem elementów stalowych.

Inconel skutecznie zachowuje swoją wysoką wytrzymałość mechaniczną nawet mocno powyżej 800°C. Wykazuje też wybitną odporność na szybkie utlenianie i bezpośredni kontakt z agresywnym środowiskiem chemicznym panującym w przemyśle.

Jak łączymy skanowanie 3D z metalowym wydrukiem?

W 3DEX LAB traktujemy skanowanie obiektów jako niezbędny, pierwszy krok przy skomplikowanych zleceniach na odtworzenie uszkodzonej części. Oferując drukowanie 3D w Bydgoszczy, na co dzień przekształcamy surowe chmury punktów w modele gotowe do druku w technologii DMLS.

Nasz zespół inżynierów na bieżąco koryguje każdą geometrię i rzetelnie doradza wybór bezpiecznego materiału zgodnie z surowymi wymogami środowiska pracy detalu. Jeśli planujesz odtworzenie całkowicie niedostępnej części zamiennej, warto solidnie rozważyć inżynierię odwrotną połączoną z precyzyjnym drukiem.

W jakich częściach odtwarzamy zużyte lub brakujące detale?

Wspieramy lokalne zakłady produkcyjne i specjalistyczne warsztaty w sprawnej odbudowie ważnych elementów silników, twardych obudów przekładni oraz mocnych uchwytów narzędziowych. Bardzo często błyskawicznie wykonujemy brakujące części zamienne do znacznie starszych maszyn trwale pozbawionych oficjalnego wsparcia oryginalnego producenta.

W wymagającej branży motoryzacyjnej systematycznie odtwarzamy zniszczone fragmenty układów wydechowych i twarde wsporniki konstrukcyjne. Druk metalowy niezmiennie pozwala nam swobodnie uzyskiwać bardzo skomplikowane kanały chłodzące, całkowicie niemożliwe do wykonania klasycznymi metodami ubytkowymi.

Co warto zapamiętać o produkcji metalowych zamienników?

Ostateczna trwałość elementu mocno zależy od dogłębnej analizy skrajnych temperatur, występujących obciążeń mechanicznych i konkretnego środowiska korozyjnego. Solidne elementy wydrukowane rygorystyczną metodą DMLS mogą śmiało pracować w mocno obciążonych maszynach przemysłowych.

Kluczowe wnioski dotyczące inżynierii odwrotnej:

• Precyzyjny skaner pozwala od razu pominąć żmudne tworzenie skomplikowanej dokumentacji technicznej od zera.
• Poprawnie obrobiony cieplnie wydruk metalowy bez problemu dorównuje pożądaną wytrzymałością tradycyjnym materiałom walcowanym.
• Robocze modele przeznaczone wyłącznie do szybkiej weryfikacji wymiarów absolutnie nie wymagają pełnej, kosztownej obróbki końcowej.
• Integracja skanowania ze spiekaniem proszków to obecnie najszybsza droga do pozyskania rzadkich części zamiennych.

Proces łączenia skanowania 3D z drukiem metalowym DMLS pozwala na sprawne odtwarzanie części maszyn bez dokumentacji. Kluczowe jest poprawne przygotowanie siatki STL i dobór stopu, takiego jak tytan Ti6Al4V czy żaroodporny Inconel. Technologia ta umożliwia produkcję detali o złożonej geometrii, które wytrzymałością dorównują tradycyjnym komponentom. To efektywne rozwiązanie dla branży motoryzacyjnej i przemysłowej w zakresie części zamiennych.

FAQ

Czy wydruki z metalu wymagają dodatkowej obróbki mechanicznej po zakończeniu procesu DMLS?

Większość elementów metalowych po wydruku wymaga usunięcia struktur podporowych oraz precyzyjnej obróbki wykańczającej powierzchni pasowanych. Często stosuje się również specjalistyczną obróbkę cieplną w celu odprężenia materiału i uzyskania docelowych właściwości wytrzymałościowych.

Jakie ograniczenia gabarytowe posiada skanowanie 3D przy odtwarzaniu dużych maszyn?

Nowoczesne skanery ręczne pozwalają na digitalizację obiektów o wielkości od kilku milimetrów do całych pojazdów i dużych podzespołów przemysłowych. W przypadku bardzo rozległych elementów stosuje się technologię fotogrametrii, aby zachować najwyższą precyzję pomiarową w całej objętości obiektu.

Czy można skanować elementy, które są zabrudzone smarami lub olejem?

Obiekty przeznaczone do skanowania 3D muszą być dokładnie oczyszczone i odtłuszczone przed rozpoczęciem prac pomiarowych. Resztki smarów mogą powodować błędy w chmurze punktów, co uniemożliwia poprawne odwzorowanie geometrii i skutkuje wadami w gotowym modelu do druku metalowego.

Czym różni się obróbka końcowa tytanu od Inconelu?

Inconel jest materiałem znacznie trudniejszym w obróbce skrawaniem ze względu na swoją wysoką twardość oraz skłonność do umocnienia pod wpływem ciepła. Tytan, choć również wymagający, jest łatwiejszy do szlifowania, ale wymaga zachowania rygorystycznych procedur bezpieczeństwa z uwagi na reaktywność pyłu.
